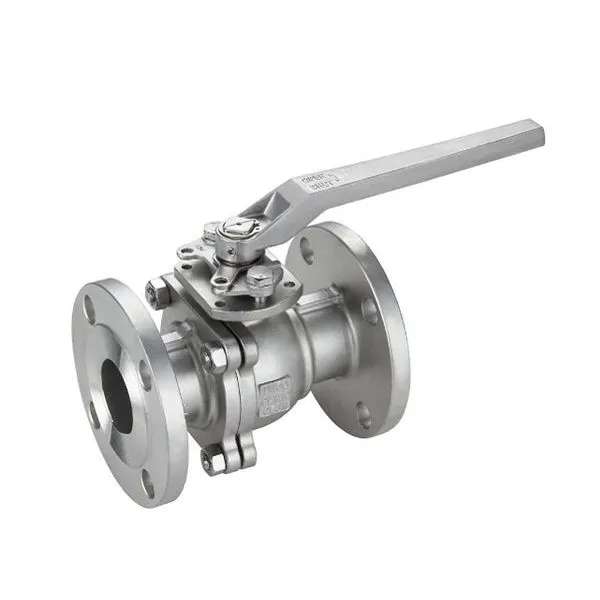

2-delni plavajoči krogelni ventil

Nekatere funkcije našega 2-delnega plavajočega krogelnega ventila

2- Konstrukcija karoserije

Ta krogelni ventil je na voljo v dveh ločenih delih ali delih, ki sta združena v ventil. Prvi kos drži glavno telo in eno končno povezavo. Drugi kos se prilega prvemu kosu. Drži skupaj obrobo ventila ali notranje komponente ventila in ima drugo končno povezavo ventila.

Možnosti polne in zmanjšane izvrtine

2-Koglični ventil je na voljo v konstrukcijah s polno ali zmanjšano izvrtino. Konstrukcija s polno odprtino ali polno odprtino pomeni, da je premer cevi na vstopu in izstopu enak premeru krogelnega ventila. Omogoča, da tekočina ali medij teče naravnost skozi kroglo, ne da bi se zmanjšal ali zožil. Konstrukcija z zmanjšano izvrtino, imenovana tudi standardna odprtina, ima prav tako ravno, vendar omejeno pretočno pot. Izhod in dovod ventila sta enakega premera kot cevovod, vendar ima notranja komponenta (krogla) manjšo pretočno odprtino/izvrtino. Posledično zmanjšan premer krogle povzroči padec tlaka, ko medij prehaja skozi kroglo.

Nosilec, odporen proti izpihovanju

2-Koglični ventil je opremljen z zasnovo stebla, odpornega na pritisk. To steblo ima na spodnjem delu ovratnik. Objemka drži steblo znotraj ventila in preprečuje, da bi ga odpihnilo zaradi previsokih cikličnih tlakov.

Več končnih povezav

2-Koglični ventil je na voljo z navojnimi in prirobničnimi končnimi priključki, zaradi česar so vsestranski za uporabo v številnih procesnih sistemih.

Obsežen pritiskand Temperaturne zmogljivosti

Krogelni ventil v 2- kosu lahko prenese nazivne tlake razreda 150/300 in 1000 PSI za končne priključke s prirobnico in navoji z mehkimi PTFE sedeži. So prilagodljivi za uporabo v ciklih visokega ali nizkega tlaka s temperaturnimi ocenami med -20-stopinjami F do 450-stopinjami F. Plavajoči krogelni ventili s kovinskim sedežem 2-del imajo višje temperaturne zmogljivosti in lahko prenaša temperature do 1000 stopinj F, hkrati pa dosega tudi ocene do 2000 PSI. 2-Kosni krogelni ventili imajo različne stopnje tlaka razreda 150-2500. Z mehkimi sedeži bo krogelni ventil z nastavkom prenesel zmerne temperature do približno 500 stopinj F, medtem ko lahko krogelni ventili s kovinskim sedežem 2-zdržijo višje temperature do 1000 stopinj F.

ISOApotrjeno

Mere 2-delnega krogelnega ventila ustrezajo standardom ISO, ASME, JIS in DIN.

Prednosti uporabe dvodelnega krogelnega ventila

• Ponuja minimalen upor tekočine, katerega koeficient je enak enaki dolžini cevi.
• Je lahek, zavzame manj prostora, njegova zasnova pa zagotavlja dobro tesnjenje.
• Njegova struktura je priročna za popravilo in vzdrževanje zaradi preproste zasnove in premičnega obroča.
• Ker sta sedež ventila in tesnilo izolirana od medija, na tesnilni površini ni korozije.
• Njegov medij ne razjeda hitro kosa, ker sta njegov tesnilni pokrov in sedež izolirana.
• Za odpiranje ali zapiranje potrebuje le 90 stopinjski obrat, zato je primeren za daljinsko upravljanje.

Dvodelni krogelni ventil se običajno uporablja v različnih aplikacijah s katerim koli medijem zaradi enostavnosti vzdrževanja v številnih panogah. Nekaj ​​industrij, ki v svojih aplikacijah uporabljajo dvodelne krogelne ventile, vključujejo hrano, proizvodnjo in avtomobilsko industrijo. Njegov princip delovanja je blokiranje ali odklepanje ventila z vrtenjem.

Razvrstitev plavajočih krogelnih ventilov

Enodelni plavajoči krogelni ventil

Enodelni krogelni ventil in zasun s prirobnico pripadata isti vrsti ventila, glavna razlika med njima pa je zapiralni element. Očitno je, da enodelni krogelni ventil uporablja kroglo, ki se vrti okoli središčne črte telesa, medtem ko zaporni ventil s prirobnico odpre vrsto vrat tako, da dvigne blokirno strukturo, ko se ročaj zavrti. Krogelni ventil se v glavnem uporablja v cevovodu za prekinitev, distribucijo in spreminjanje smeri pretoka medija. Znan tudi kot integralni krogelni ventil, je nova vrsta ventila, ki se v zadnjih letih pogosto uporablja.

Dvodelni plavajoči krogelni ventil

Dvodelni plavajoči krogelni ventil je dobil ime po dejstvu, da je sestavljen iz dveh delov, imenovanih levo in desno telo, ki sta med seboj povezana z navojem in sornikom ali z varjenjem. Ta tip ventila je primeren za različne delovne pogoje, kot sta visoka temperatura in visok tlak.

Tridelni plavajoči krogelni ventil

Tridelni plavajoči krogelni ventil se nanaša na plavajoči krogelni ventil, katerega telo je sestavljeno iz treh delov od leve proti desni. Deli so običajno telo in dva pokrova motorja. Podobno kot pri dvodelnih plavajočih krogelnih ventilih so končni pokrovi običajno povezani z navoji in vijaki, z varjenjem ali prirobnicami na cev.

Sestavni deli plavajočih krogelnih ventilov

Materiali, uporabljeni v plavajočem krogelnem ventilu, so skrbno izbrani glede na trdnost, odpornost proti koroziji in združljivost s specifično tekočino, ki jo bo nadzoroval. Tipične komponente vključujejo:

Telo ventila

Telo ventila je glavno ohišje ventila in je običajno izdelano iz materialov, kot so ogljikovo jeklo, nerjavno jeklo, legirano jeklo ali lito železo. Izbira materiala je odvisna od dejavnikov, kot so nazivni tlak, temperaturno območje in kemična združljivost s tekočino.

Žoga

Kroglica, srce ventila, neposredno nadzoruje pretok tekočine. Običajno je izdelan iz trpežnih kovin, odpornih proti koroziji, kot so nerjavno jeklo, medenina ali bron. Za dodatno izboljšanje odpornosti proti obrabi in tesnjenja se lahko dodajo premazi ali površinske obdelave.

Sedeži

Sedeži ventilov zagotavljajo tesnilne površine za kroglo, ko se ventil zapre. Običajno so izdelani iz prožnih materialov, odpornih proti obrabi, kot je PTFE (politetrafluoroetilen), PEEK (polietereterketon) ali ojačanih elastomerov, kot sta Viton ali EPDM. Ti materiali zagotavljajo tesno tesnjenje in odpornost proti kemičnim napadom.

steblo

Steblo povezuje aktuator (vzvod ali drug krmilni mehanizem) s kroglo in prenaša rotacijsko gibanje, potrebno za odpiranje ali zapiranje ventila. Narejen je iz zlitin, odpornih proti koroziji, ki zagotavljajo zanesljivo delovanje v težkih okoljih.

Tesnila in pakiranje

Tesnila in embalažni materiali se uporabljajo za preprečevanje puščanja okrog stebla in drugih gibljivih delov ventila. Te komponente so pogosto izdelane iz elastomerov, kot so nitril, viton ali EPDM, pa tudi materialov na osnovi PTFE, odvisno od zahtev uporabe.

Pogon

Pogon krmili odpiranje in zapiranje ventila. Lahko je ročni (npr. ročaj, vzvod) ali avtomatiziran (npr. menjalnik, pnevmatski ali električni motor). Tip aktuatorja je odvisen od želene ravni krmiljenja in specifične uporabe.

Kako delujejo plavajoči kroglični ventili?

Plavajoče kroglične ventile upravlja gred ali steblo, pritrjeno na vrh krogle, ki jo obrne za 90 stopinj (četrt obrata). Ko se krogla vrti, odprtino pokrije ali odkrije stena telesa ventila, pri čemer se sprosti ali ustavi pretok medija. Steblo je dovolj ohlapno pritrjeno na kroglo, tako da, ko se krogla vrti okoli svoje osi, pritisk toka potisne kroglo proti njenemu spodnjemu sedežu, kar ustvarja tesno tesnjenje. Iz tega razloga plavajoči krogelni ventili morda ne bodo tako učinkovito tesnili pri aplikacijah z zelo nizkim tlakom, potem ko je prišlo do določene stopnje obrabe sedeža. To je zato, ker morda ni dovolj pritiska medija, da bi žogo potisnil proti spodnjemu sedežu, da bi ustvaril tesno tesnjenje. Vendar pa v večini aplikacij tlak na nižji stopnji zadostuje za vzdrževanje tesnega tesnila še dolgo potem, ko se sedeži začnejo obrabljati.

Pogosta vprašanja o2-delni plavajoči krogelni ventil

• Kakšna je uporaba 2-delnega krogelnega ventila?

Dvodelni krogelni ventili zagotavljajo dvosmerno zapiranje pretoka in so na voljo v konfiguracijah s polnimi priključki za aplikacije, kjer je pretok kritičen. So kompaktni, zanesljivi in ​​ekonomični, čeprav je zamenjava nekoliko dražja od 1-delnih krogelnih ventilov.

• Kakšen je namen plavajočega krogelnega ventila?

Plavajoči krogelni ventil lahko ustavi, porazdeli in spremeni smer toka tekočin v cevovodu, njegove glavne značilnosti pa so tesnilna zasnova sedežev, ki samodejno razbremenijo pritisk, zanesljivo tesnijo, ko se tokovi obrnejo, in delujejo kot zaklepna naprava.

• Kakšna je razlika med 2-delnimi in 3-delnimi krogelnimi ventili?

Skratka, glavna razlika med 1-, 2- in 3--delnimi krogelnimi ventili je njihova oblika telesa. Enodelni krogelni ventil ima samo en del telesa. Dvodelni kroglični ventili imajo dve komponenti ohišja, pritrjeni skupaj z navojem ali vijaki. Tridelni ventili pa imajo tri neodvisne komponente.

• Za kaj se uporablja plavajoči krogelni ventil?

Splošno pravilo je, da so plavajoči krogelni ventili najboljši za scenarije z nizkim do srednjim tlakom, krogelni ventili z nastavkom pa so najboljši za visokotlačne projekte. Vendar so zaporni ventili najbolj vsestranski, zato bodo delovali v večini primerov.

• Iz katerega materiala je plavajoči krogelni ventil?

Ventili so bili zasnovani za uporabo z različnimi kombinacijami materialov, kot so ogljikovo jeklo, nizkoogljično jeklo, posebna zlitina, nerjavno jeklo, monel in inconel.

• Kateri je najboljši material za krogelni ventil?

Krogelni ventili iz nerjavečega jekla so najbolj trpežna možnost. Ti ventili nudijo najmočnejšo ponudbo združljivih kemikalij. Kemična sestava nerjavečega jekla nudi naravno odpornost proti koroziji.

• Kakšna je funkcija ventila s krogličnim plovcem?

Funkcija plavajočega krogelnega ventila: nadzirajte nivo vode v bazenu ali rezervoarju za vodo, da ne preseže določene nastavljene vrednosti, ventil pa je mogoče odpreti le v določenem časovnem obdobju.

• Kaj so krogelni ventili?

Kroglični ventil je vrsta ventila, ki uporablja kroglo, ki jo na mestu držita dva droga ali droga. Ta zasnova omogoča, da se krogla vrti na mestu, kar omogoča odpiranje ali zapiranje ventila. Ta krogelni ventil je posebna vrsta ventila, ki se uporablja v različnih panogah. Ti ventili so zasnovani za zagotavljanje vrhunske učinkovitosti v kritičnih aplikacijah. Krogelni ventili so na voljo v različnih velikostih in stopnjah tlaka, da ustrezajo potrebam različnih industrij.

Nekatere industrije, ki običajno uporabljajo krogelne ventile z nastavkom, vključujejo naftno in plinsko industrijo, industrijo za proizvodnjo električne energije in kemično predelovalno industrijo. Ti ventili se pogosto uporabljajo tudi v aplikacijah, kjer je potreben visokokakovosten ventil, ki lahko prenese ekstremne temperature in pritiske.
